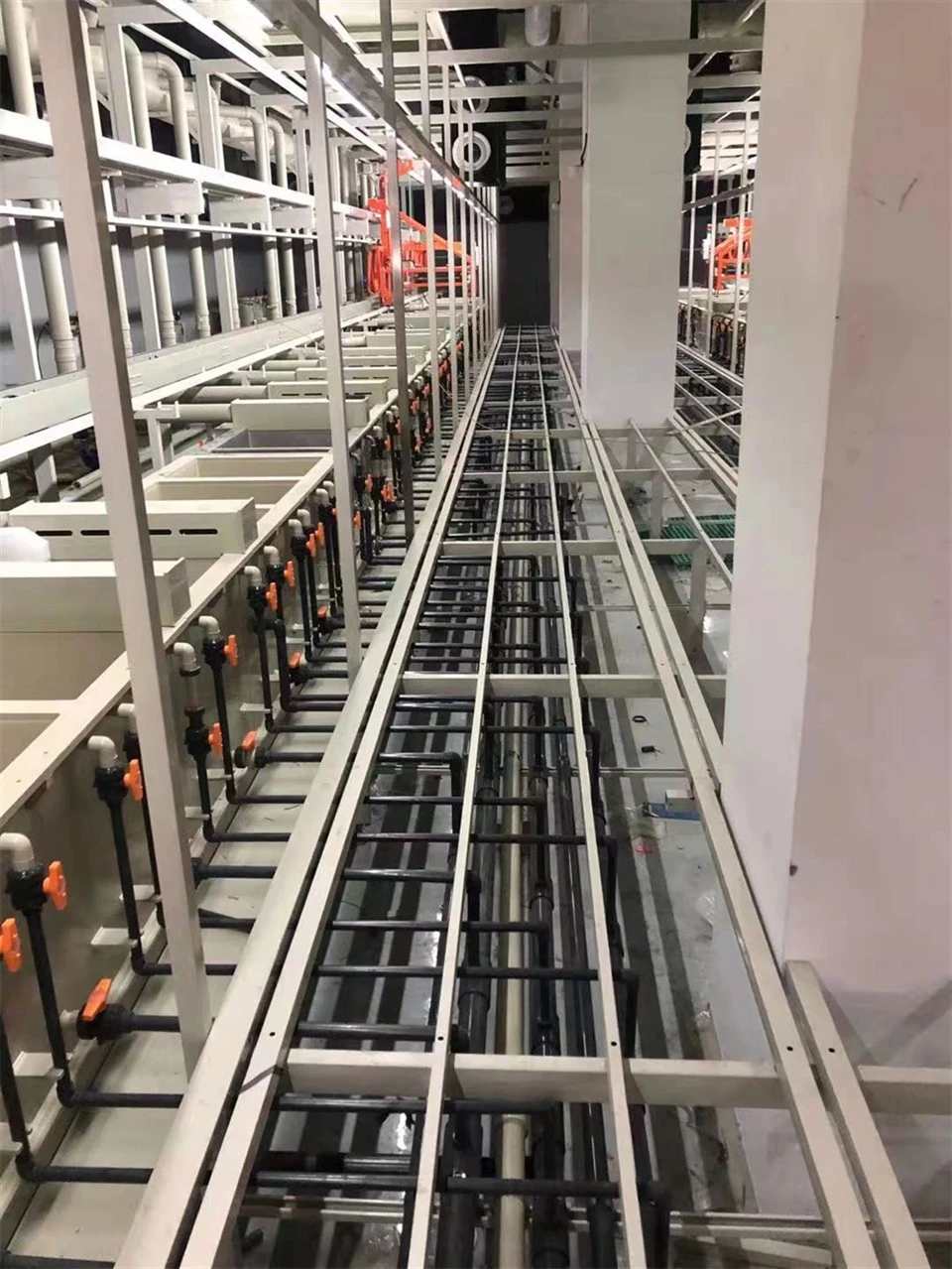

Оборудование для нанесения покрытия Cu-Pd-Au и Rh/Ru на Airpods
Оборудование для золочения меди-палладия-(серия JYC-CuPdAu-)
Создан для самых точных электронных приложений
Подложки ИС, современные полупроводниковые корпуса и микроволновые радиочастотные устройства. Эти продукты требуют высокой целостности сигнала. Наше оборудование для покрытия медью-палладием-золотом предназначено именно для них. Структура покрытия имеет три слоя: медь, палладий и золото. Медный слой обеспечивает проводимость и рассеивание тепла. Слой палладия является диффузионным барьером. Это предотвращает миграцию меди в слой золота. Слой золота обеспечивает паяемость и устойчивость к коррозии. Толщина палладия обычно составляет от 0,05 до 0,3 микрона. Толщина золота составляет от 0,03 до 0,1 микрона. Этот комплект соответствует стандартам IPC-4556 и JESD22-B111 для испытаний на удар при падении. Это особенно хорошо для интерфейсных радиочастотных модулей и микросхем памяти. Мы тесно сотрудничаем с China Electronics Technology Group в области высококачественного электронного покрытия военного и гражданского назначения.
Материалы и конструкция для сверх-чистой обработки
Мы используем резервуары и трубопроводы из перфторполимера (PFA). Этот материал предотвращает перекрестное-загрязнение ионами металлов. Мегазвуковые системы очистки эффективно удаляют суб-частицы. Раствор непрерывно циркулирует через полипропиленовые фильтрующие картриджи с размером пор 0,2-микронов. Замкнутая циркуляция предотвращает внешнее загрязнение. Точность контроля температуры составляет ± 0,3 градуса. Скорость химического осаждения палладия стабильна и составляет от 0,05 до 0,1 мкм/мин. Наша линия SAP по нанесению гальванического покрытия химическим медением и узором для Пекинского института микроэлектроники на 10 лет опережала отечественные аналоги.
Три основных преимущества
Во-первых, очень тонкий слой палладия блокирует диффузию меди.
Всего 0,1 микрона палладия эффективно препятствуют проникновению меди в слой золота. В ходе испытаний на хранение при температуре 150 градусов-он выдержал 2000 часов без изменения цвета. Это намного лучше, чем традиционные барьерные слои из чистого никеля.
Во-вторых, золотой слой обладает отличной паяемостью.
Благодаря содержанию золота всего от 0,05 до 0,075 микрон паяемость сохраняется более 30 дней. Колодки не окисляются. Производительность соответствует требованиям MIL-STD-883, метод 2003.
В-третьих, доступно выборочное покрытие.
Модули напыления и подвижные маски покрывают только определенные области, такие как колодки или металлизация под-выступами. Экономия золотой соли достигает 40–60%.
Что часто спрашивают покупатели
Покупатели спрашивают нас: «Клиенты, производящие полупроводники, предъявляют чрезвычайно высокие требования к чистоте. Можете ли вы их удовлетворить?» Да. Мы соответствуем уровню чистых помещений ISO 14644-1, класс 100. Мы включаем онлайн-анализаторы химической концентрации. Они используют CVS или XRF для автоматического дозирования соли палладия и восстановителей. Мы предоставляем рулонные-к-линии непрерывного нанесения покрытия или процессоры-одиночного-вафельного типа периодического действия. Оборудование подключается по протоколу SECS/GEM. В нашем случае в China Electronics Technology и Пекинском институте микроэлектроники наше оборудование доказало свою надежность при нанесении высококачественных электронных покрытий в военном и гражданском секторе.
Технические характеристики
|
Параметр |
Спецификация |
|
Толщина слоя палладия |
0.05 – 0.3 µm |
|
Толщина золотого слоя |
0.03 – 0.1 µm |
|
Точность контроля температуры |
±0,3 градуса |
|
Скорость осаждения палладия |
0,05 – 0,1 мкм/мин |
|
Хранение при высокой-температуре (150 градусов) |
Срок службы больше или равен 2000 ч (без изменения цвета) |
|
Сохранение паяемости |
Больше или равно 30 дням |
|
Экономия на золотой соли |
40% – 60% (выборочное покрытие) |
|
Класс чистых помещений |
ИСО 14644-1 класс 100 |
|
Применимые стандарты |
МПК-4556, JESD22-B111, MIL-STD-883 |
